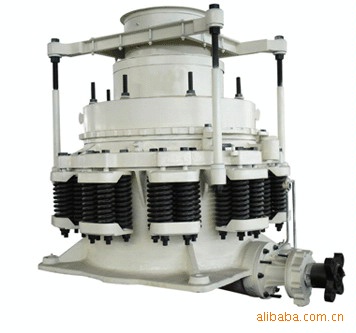

走進南方礦機 實驗室圓錐式破碎機（破碎設備）
圓錐破碎機的工作原理
中碎圓錐破碎機的碎礦作用與旋回破碎機基本相同。也是用可動圓錐與不動錐體之間的工作面來進行碎礦的。動錐體支承在球面軸承上，并固定在一個懸掛豎軸上，豎軸置于偏心套筒內，而偏心套筒又置于止推軸承上。
動錐體與豎軸一同由偏心軸套帶動，偏心軸套借水平軸及皮帶輪并經傘齒輪來傳動。皮帶輪則由電動機經三角皮帶傳動。豎軸的下部裝入偏心套筒中，當偏心套筒旋轉時，以軸劃出一個圓錐面。因此動錐體靠近不動錐時礦石即被壓碎。機殼由上下兩部分組成，用螺栓連接。在螺栓上套有強力彈簧，彈簧的作用是當金屬或其他堅硬物件落入破碎腔時，不致?lián)p壞破碎機（如主軸等）。如果有金屬塊或其他堅硬物件（螺帽、釬頭等）與礦石一起進入破碎腔，則不動錐被舉起，排礦口增大可將其排出。有時圓錐破碎機是利用油壓（或水壓）裝置來調節排礦口大小的。
礦石由給礦口通過分配盤落入機中，分配盤裝在豎軸上端，由于豎軸的旋轉，而獲得振動，把礦石均勻地分配在錐體四周。借助于附有手柄的鉸桿及鉸鏈，使不動錐上升或下降，以調節排礦口的寬度。各部件均用鑄鋼制造，動錐與不動錐的工作面鑲以錳鋼襯板，以保護圓錐不受磨損，襯板磨損后可以更換，更換時，襯板與錐面間灌入熔化的鉛使它們之間緊密粘合。
細碎圓錐破碎機，又叫短頭圓錐破碎機，或叫圓磨。它與中碎圓錐破碎機的構造基本相同，其區別僅在于動錐與不動錐的形狀不同。短頭圓錐破碎機的動錐與不動錐都比較短，而且兩錐之間的平行帶比較長，給礦口與排礦口比較小，所以可以得到較細的產品（5—10毫米）。
除了標準型與短頭型圓錐破碎機外，還有介于它們兩者之間的一種名為中型圓錐破碎機，既可用于中碎也可以用于細碎。標準、中型、短頭圓錐破碎機的主要區別是破碎腔的斷面形狀不同。因此，給礦粒度和排礦粒度也不同。
| 主要技術參數 Main technical parameters | ||||||||
| 型號 | 破碎錐直徑 | 至大進料粒度 | 排料口調整范 | 處理能力(t/h) | 電機功率 | 外形尺寸 | 重量 | 主軸擺動次數（r/min） |
| PYB900 | 900 | 115 | 12-50 | 50-90 | 55 | 2692×1640×2350 | 11.2 | 333 |
| PYZ900 | 900 | 60 | 5-20 | 20-65 | 55 | 2692×1640×2350 | 11.2 | 333 |
| PYD900 | 900 | 50 | 3-13 | 15-50 | 55 | 2692×1640×2350 | 11.2 | 333 |
| PYB1200 | 1200 | 145 | 20-50 | 110-168 | 110 | 2790×1878×2844 | 24.7 | 300 |
| PYZ1200 | 1200 | 100 | 8-25 | 42-135 | 110 | 2790×1878×2844 | 25 | 300 |
| PYD1200 | 1200 | 50 | 3-15 | 18-105 | 110 | 2790×1878×2844 | 25.3 | 300 |
| PYB1750 | 1750 | 215 | 25-60 | 280-480 | 160 | 3910×2894×3809 | 50 | 245 |
| PYZ1750 | 1750 | 185 | 10-30 | 115-320 | 160 | 3910×2894×3809 | 50 | 245 |
| PYD1750 | 1750 | 85 | 5-15 | 75-230 | 160 | 3910×2894×3809 | 50 | 245 |
| PYB2200 | 2200 | 300 | 30-60 | 590-1000 | 280 | 6440×2900×5057 | 80 | 220 |
| PYD2200 | 2200 | 100 | 5-15 | 120-340 | 280 | 6440×2900×5057 | 81.4 | 220 |

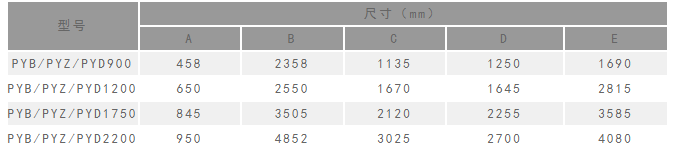

PYB、PYZ、PYD外形尺寸圖 |
外形尺寸
|
